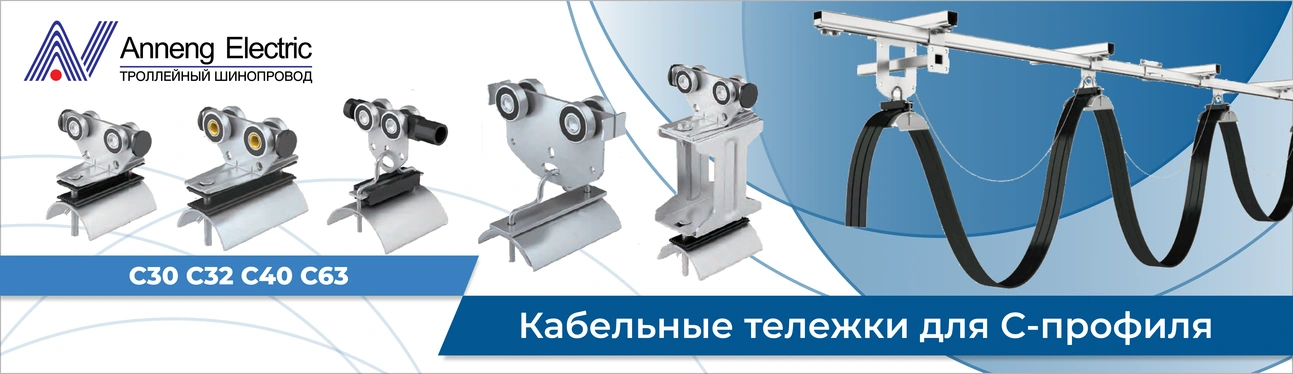

Кабельные тележки для С-профиля

Фестонные системы токоподводов на основе кабельных тележек предназначены для электропитания мобильных электроустановок. Система на основе кабельных тележек обеспечивает безопасное, эффективное и экономичное питание кранов, талей и подвижного оборудования на фиксированных путях. Кабельные тележки на основе С-профиля являются самым распространенным видом токоподводов для кранов.

Особенности и преимущества токоподводов на основе кабельных тележек для С-профиля:

• Безопасная и надёжная работа

• Простота установки и модификации

• Закрытая, самоочищающаяся направляющая

• Минимальные требования к обслуживанию

Состав фестонной системы на основе кабельных тележек:

1. С-образная шина (C-track)

2. Соединение

3. Кронштейн

4. Концевой ограничитель

5. Заглушка

6. Тяговая тележка

7. Средняя тележка

8. Концевая тележка

9. Кронштейн поддержки

10. Кабель

11. Стальной трос

Технические характеристики кабельных тележек на основе С-профиля:

Скорость движения	Глубина кабельной петли
Макс. 35 м/мин	>= 0.3 м
35-50 м/мин	<= 0.8 м
50-80 м/мин	>= 0.8 м

Скорость движения	<120 м/мин
Температура	-40°C - +125°C
Нагрузка кабеля	< 120 кг

Размеры С-профиля для кабельных тележек:

Размеры С-профиля по сериям:

Тип	Вес (кг/м)	A	B	C	б
C32301.5	1.19	32	30	12	1.5
C40402.0	2.0	40	40	13	2.0
C63634.0	5.98	63	63	18	18

Рекомендуемое расстояние подвесов в зависимости от нагрузки:

Расстояние подвеса	Допустимая нагрузка
	Допустимая нагрузка
	C32301.5	C40402.0	C63634.0
1.5 м	89 кг	188 кг	503 кг
2.0 м	51 кг	103 кг	425 кг
2.5 м	39 кг	73 кг	302 кг
3.0 м	23 кг	49 кг	195
4.0 м		28 кг	85 кг

Материал: оцинкованная сталь, нержавеющая сталь 304# или 316#

(Покрытие нейлоном возможно для сильно коррозийной среды)

Изгибы: R ≥ 1,0 м, только C32 допускает кривизну

Длина изгиба:

L = n × π × R / 180°

L — длина кривой

n — центральный угол

R — радиус кривой
